气动蝶阀的工作原理

发布时间:2021-02-02   查看次数:16334

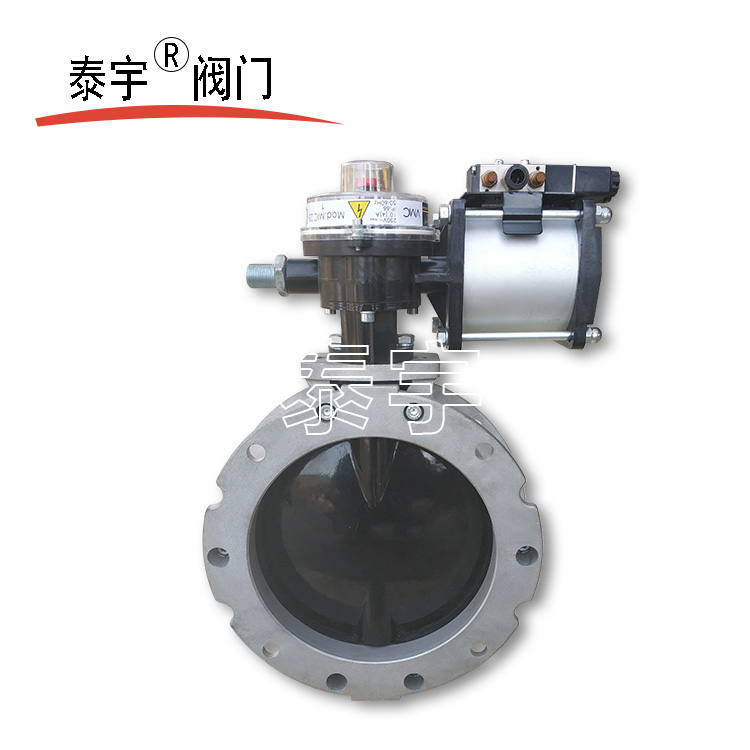

气动蝶阀是蝶阀的阀体加装上气动执行机构的- -种阀门,驱动气动蝶阀开关的是压缩空气。那么通常气动蝶阀用在哪里呢?它的效果有哪些呢?

一般情况下,气动蝶阀都安装在小口径管道上,用于操控水、蒸汽、空气、泥浆、油品以及各种腐蚀性介质等流体的活动。
气动蝶阀的体积小重量轻,安装以及维护保养都很便利。上面咱们说到气动蝶阀是有压缩空气来驱动的,关于空气质量有很高的要求,所以气动蝶阀的驱动装置还包含各种附件,如空气过滤减压阀、气.动电磁阀、定位器等,前者的效果是过滤空气中杂质以及水分,后者的效果是操控执行机构的的开和关。
气动碟阀是用随阀柑滚动的圆形蝶板做启闭性,以实现启用zhi动作的气动阀门首要做dao切断阀运用,亦可规划成具有调理或段阀兼调理的功用,现在碟阀在低压大中口径管道上的运用越来越多。
 碟阀的首要长处,结构简略,体积小重量轻,造价低,气动碟阀该特色尤其明显,安装在高空暗道,经过二位五通电磁阀操控操作便利,也可调理流量介质。流体阻力较小,中大口径的气动碟阀全开时有用流通面积较大,启闭敏捷省力,碟扳旋转90视点即可完成启闭,由于转轴两侧碟板手介质效果力接近相等,而发生的转矩方向相反,因此启闭力矩较小,低压下可实现良好的密封,碟阀密封材料有丁晴橡胶、氟橡胶,食用橡胶,衬四氟故密封功能良好,其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重长处,无论在低温情况下均具有优良的密封功能。


蝶阀结构原理适用环境分析
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转视点为0°~90°之间,旋转到90°时,阀门则牌全开状况。气动蝶阀的作业原理
气动蝶阀通过定位器、电磁阀或者其它设备,吸收到干燥、润滑的空气,并操控它们,将这些气体传送到气动执行器的缸体内,并将空气压缩,成为气动执行器作业的气源,当缸体内的压缩空气传入气动执行机构的气室时,气压效果在活塞上,发生的推力带动输出轴旋转,一起驱动阀杆和蝶板滚动,便.完成蝶阀的一一个启闭动作。气动蝶阀利用压缩空气推进执行器内多组组合气动活塞运动,传力给横梁和内曲线轨迹1的特性,带动空芯主轴作旋转运动,压缩空气气盘输至各缸,改变进出气位置以变主轴旋转方向,根据蝶阀所需旋转扭矩的要求,可调整气缸组合数目,带动蝶阀作业。
给气动蝶阀加一个阀门门定位器,可以精确开度调理。还可以采用智能型定位器与现场总线连接,检测气动蝶阀作业状况。
气动蝶阀通过气动执行器的作业,能够灵敏又快速的实现开关启闭,能够有用保证管线安全,是一种在工业管线上运用较多的操控阀。
