气动蝶阀详细装置方法及技巧

发布时间:2021-03-25   查看次数:2565


气动蝶阀在装置前应该做到以下的过程,才能够使气动蝶阀更好的运转作业。

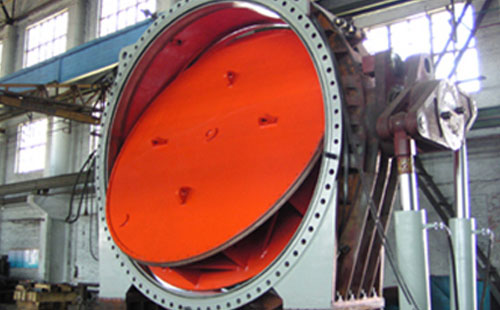

蝶阀装置

1、装置前有必要进行外观检查,阀门的铭牌应契合现行国家规范《通用阀门标志》GB12220的规则。对于作业压力大于1.0MPa及在主干管上起到切断效果的阀门,装置前应进行强度和紧密性能实验,合格后方准运用。

2、装置前检查气动蝶阀各部分部件无缺失,类型无误,检查阀体内无杂物,电磁阀和消音器内无阻塞

3、将阀门和汽缸均置于封闭状态。

4、强度实验时,实验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。

5、将汽缸撞到阀门上,(装置方向与阀体平行或垂直都能够),再看螺丝孔是否对正,不会有太大误差,如有少量误差,将气缸体滚动一点就能够了,然后将螺丝紧固。

6、装置结束后,对气动蝶阀进行调试(正常状况下供气压力为0.4~0.7MPa),调试运转时须手动操作电磁阀启闭(将电磁阀线圈失电后手动操作方可有效),调查气动蝶阀的启闭状况。如果在调试运转过程中发现阀门在启闭过程初始时有些吃力,之后正常,则需要将气缸行程调小(把气缸两端行程调理螺丝同时往里调一点,调整时需将阀门运转到开方位,然后将气源关掉再调),直至阀门启闭动作顺滑且封闭无泄漏。还需要注意的是,可调型消音器能够调理阀门的启闭速度,但不行调得过小,不然或许引起阀门不动作。


7、得发在装置前应坚持枯燥,不行露天存放。

8、装置蝶阀前要检查管道,确保管道内无焊渣等异物。

9、蝶阀阀体手动启闭阻力适中,蝶阀扭矩与所选执行器扭矩匹配。

10、蝶阀连接用法兰规格正确,管道对夹法兰与蝶阀法兰规范相符。主张运用蝶阀专用法兰,不得运用平焊法兰。

11、承认法兰焊接无误,蝶阀装置结束后不得再焊接法兰,以免烫伤橡胶件。

12、装好的管道法兰要进行对中,并与放入的蝶阀进行对中。

13、装上所有的法兰螺栓,并用手拧紧,将承认蝶阀与法兰已然对中,然后当心的启闭蝶阀,确保启闭灵活。

14、将阀门完全敞开,用扳手按照对角线次第将螺栓拧紧,无需垫圈,切勿将螺栓拧的过紧,以防造成阀圈的严重变形,启闭扭矩过大。

15、在装置时,阀瓣要停在封闭的方位上。 敞开方位应按蝶板的旋转角度来确定。 带有旁通阀的蝶阀,敞开前应先翻开旁通阀。 气动蝶阀应按制造厂的装置说明书进行装置,重量大的蝶阀,应设置结实的基础。 装置方位、高度、进出口方向有必要契合规划要求,注意介质活动的方向应与阀体所标箭头方向一致,连接应结实紧密
