气动蝶阀分类与结构特点

发布时间:2021-04-02   查看次数:2324

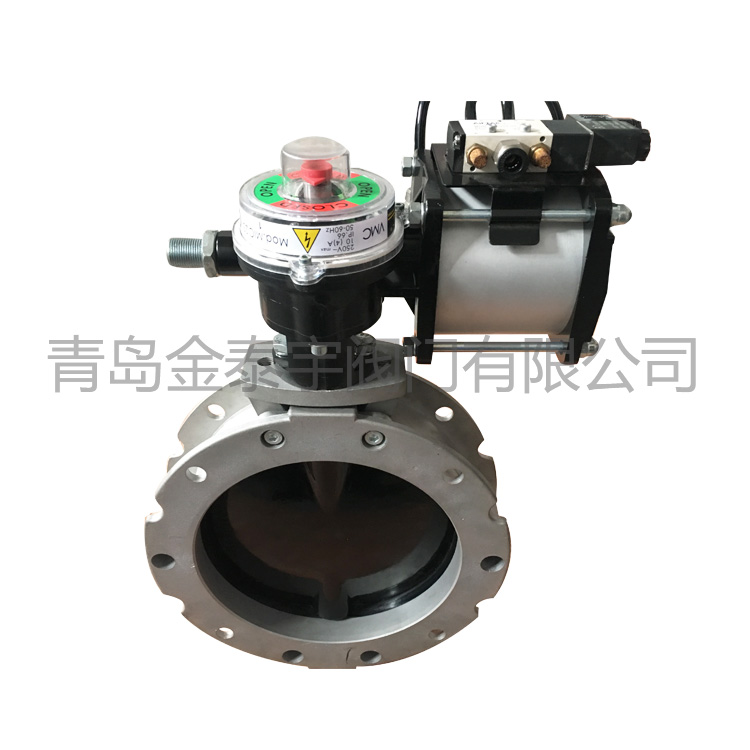

气动蝶阀的蝶板装置于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状况。气动蝶阀在管道中一般应当水平装置。

气动蝶阀的结构简略、体积小、重量轻,只由少数几个零件组成。在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。


气动蝶阀按不同方式的分类状况如下:

1.按结构方式分类

(1)中心密封蝶阀;(2)单偏疼密封蝶阀;(3)双偏疼密封蝶阀;(4)三偏疼密封蝶阀

2.按密封面原料分类

(1)软密封蝶阀;1)密封副由非金属软质资料对非金属软质资料构成;2)密封副由金属硬质资料对非金属软质资料构成。

(2)金属硬密封蝶阀。密封副由金属硬质资料对金属硬质资料构成。

3.按密封方式分类

(1)强制密封蝶阀:1)弹性密封蝶阀。密封比压由阀门封闭时阀板揉捏阀座,阀座或阀板的弹性发生;2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩发生;

(2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压发生;

(3)主动密封蝶阀。密封比压由介质压力主动发生。

4.按工作压力分类

(1)真空蝶阀;(2)低压蝶阀;(3)中压蝶阀;(4)高压蝶阀;(5)超高压蝶阀。
