怎样知道二位三通电磁阀及其特点

发布时间:2021-07-13   查看次数:42893

二位三通电磁阀在实践运用中非常遍及,一般与单效果气动执行机构配套运用,在生产中可用来接通或切断气源,从而对气动操控膜头的气路进行切换。现在让我们一同去看看什么是二位三通电磁阀吧。

换向阀

怎样知道二位三通电磁阀及其特点

1、二位三通电磁阀在实践运用中非常遍及,一般与单效果气动执行机构配套运用,在生产中可用来接通或切断气源,从而对气动操控膜头的气路进行切换。现在让我们一同去看看什么是二位三通电磁阀吧。

2、电磁阀的作业方位(电磁阀开或关),其实指的便是电磁阀的阀芯的方位。阀芯在线圈不通电时处在A方位,在线圈通电时处在B方位。当电磁阀的阀芯处在不同的方位时,对阀体上的各接口起到或是接通或是关闭的效果。例如,二位电磁阀是指电磁阀的阀芯有两个不同的作业方位(开或关),对电磁阀而言便是电磁阀带电状况和失电状况;对其所操控的阀门来说便是阀门的开和关。

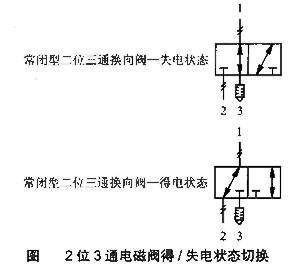

3、二通、三通电磁阀,是指电磁阀的阀体上有两个、三个通道口。二位二通电磁阀具有一进一出的二个通道,是最常见的电磁阀;二位三通电磁阀,则是一进二出的三个通道,其中的两出通道分别是对应衔接为常开和常闭。同样,三通、四通、五通也都是指阔体上的流体通道数。图表明了二位三通电磁阀的线圈得/失电状况切换而引起的气路切换。

4、从气路上讲,两位三通电磁阀有三个通道通气,一般状况下一个通道与气源衔接,如图中的2号口;别的两个通道一个与执行机构的进气口衔接,如1号口,另一个与执行机构排气口衔接,一般加装一个消声器以消除噪声,如3号口。

5、线圈不通电,此刻,电磁阀铁芯在弹簧回复的效果下靠在双管端,关闭双管端1、2出口,而单管端出口3处于敞开状况,即气路处于断开状况;下图表明二位三通电磁阀得电的状况。此刻线圈通电,电磁阀铁芯在电磁力的效果下克服回复弹簧效果力移到单管端,关闭单管端出口3,双管端出口1、2处于敞开状况。此刻因为线圈的作业方位发生变化,气路切换到1—2接通状况。
